Зарядное для авто аккумуляторов на тиристоре

Большой популярностью среди автолюбителей самодельщиков пользуются тиристорные автозарядки, в которых питание от мощного трансформатора поступает на АКБ через тиристор, управляемый открывающими его импульсами от генератора. В простейшем виде схема будет выглядеть вот так:

И нечего улыбаться — она реально рабочая и в своё время довольно долго успешно эксплуатировалась. Более сложный вариант, с отдельным генератором импульсов и контролем режимов заряда (напряжения на батарее) показан на следующей принципиальной схеме:

Но если опыт позволяет, луче собрать третье автоматическое зарядное тиристорное, которое кроме того что собрано многими людьми, имеет вполне неплохие параметры и возможности.

Схема и печатная плата ЗУ на SCR

Печатная плата нарисована вручную маркером. Вы можете сделать разводку самостоятельно, например на основании вот этого рисунка:

Параметры зарядного устройства

Функциональное описание схемы

Переменное напряжение от вторичной обмотки трансформатора (около 17 В) подается на управляемый тиристорно-диодный мост, далее в зависимости от импульсов управления, следующих от контроллера, оно подается на клеммы аккумулятора.

Контроллер состоит из отдельного сетевого трансформатора, его напряжение формируется стабилизатором LM7812, двойной мультивибратор CD4538 делает управляющие импульсы на тиристорах, и имеет цепи контроля напряжения аккумуляторной батареи, состоящие из оптрона CNY17 и источника опорного напряжения TL431, работающего в качестве компаратора.

Если напряжение на выходе TL431 (R) ниже 2,5 В (система делителя с PR2 с резисторами), ток не протекает через TL431 через LED2 и CNY17 из-за блокировки транзистора BC238, что приводит к высокому состоянию на входе сброса выв.13 микросхемы CD4538 и её нормальной работе (если управляющие импульсы направляются на затворы тиристора), если напряжение увеличивается (в результате зарядки батареи), тогда начинает действовать TL431, ток прекращает течь через LED2 и CNY17, BC238 срабатывает и низкое состояние подается на выв.13, генерация управляющих импульсов на затворе тиристора прекращается, и напряжение на аккумуляторе отключается. Напряжение отключения устанавливается PR4 на уровне 14,4 В. Светодиод LED1 во время зарядки становится все более и более частым и почти на финальной стадии.

Также использовались 2 датчика температуры 80 C. Один приклеен к радиатору, а другой — к вторичной обмотке сетевого трансформатора, датчики соединены последовательно. Активация датчика приводит к отключению напряжения на оптопаре и блокировке мультивибратора CD4538 и отсутствию сигналов управления затворами тиристора.
Вентилятор постоянно подключен к аккумуляторной батарее.

Схема имеет переключатель AUT / MAN в положении MAN, при этом автоматическая система контроля напряжения аккумулятора отключена, и аккумулятор можно заряжать вручную, контролируя напряжение.

Вот несколько вариантов схем подключения выпрямителей и тиристоров:

Это нормальные напряжения на выводах чипа CD4538:

1 — 0 В
2 — от 11,5 В до 6 В при повороте потенциометра P
3,16 — 12 В
4,6,11 — от 2 В до 12 В при повороте P
5 — приблизительно 10 В
10,12 — около 0,1 В
13 — около 11,5 В с выключенным LED1
14 — около 12 В
15 — 0

В коллекторе BD135 около 19,9 В. Для более детальной настройки понадобится осциллограф. Схема довольно проста и при правильной сборке должна запускаться сразу после подачи напряжения.

Фото процесса изготовления зарядки

Диодно-тиристорный мост размещен на отдельных платах и может проводить ток до 20 А, радиаторы изолированы друг от друга и корпуса. Вторичная обмотка трансформатора намотана проволокой диаметром около 2 мм, и при принудительном охлаждении она может дать долговременно около 8 А (достаточно для большинства нужд автолюбителей, заряжая батареи до 82 А/ч). Но ничего не мешает установить трансформатор с ещё большей мощностью.

Тут использованы отдельные измерительные провода, которые подключаются к токовым клеммам.

Зарядка АКБ: зарядный ток составляет 1/10 от емкости батареи, через некоторое время, в зависимости от степени разряда, LED1 начинает мигать и вскоре приближается к напряжению 14,4 В. Чаще всего зарядный ток тоже падает, в конце зарядки диод светит почти все время. Небольшой гистерезис вводится электролитическим конденсатором на R-выводе TL431.

Стоимость сборки самодельной ЗУ определяется основным трансформатором (160 Вт, 24 В) примерно 1000 руб., а также мощными диодами и тиристорами. Обычно этого добра в радиолюбительских закромах хватает (как и готовых корпусов от чего-то), так что в идеале оно не будет стоить ни копейки.

Источник

Предлагаю вашему вниманию простое зарядное устройство с использованием тиристора, которое под силам собрать своими рукамидаже начинающему радиолюбителю. Его можно использовать как самостоятельное устройство, так и в дополнение к существующему зарядному устройству, так как в схеме реализовано несколько типов защит.
Имеется защита от короткого замыкания, так как без подключённого аккумулятора на выходе отсутствует выходное напряжение. Так же устройство не выйдет из строя при неправильном подключении батареи, транзистор откроет тиристор только при правильном подключенииаккумулятора.
Трансформатор берём готовый или мотаем сами, мощностью 150-200 ватт, вторичная обмотка с напряжением 16-19 вольт. Вместо указанных на схеме тиристора и транзистора можно поставить соответственно КУ202 с любым буквенным индексом и КТ815. Резистором R4 подбирают минимальное напряжение включения зарядки, схема рассчитана на аккумуляторную батарею 12 вольт. Перед включением обязательно проверить правильность монтажа. Рекомендую, отличная вещь против ошибок.

По желанию, на выходе схемы к АКБ, можно добавить вольтметр и амперметр. Вольтметр подключается параллельно нагрузке, а амперметр последовательно, через линию «+».

Диодный мост рекомендую выполнить на диодах Д242

Нажмите на изображение чтобы увеличить

Аналоги транзистора КТ815

Транзистор КТ 815 возможно заменить на отечественный аналог: КТ8272, КТ961, либо на его зарубежный аналог: BD135, BD137, BD139, TIP29A

Параметры КТ815 транзистора

Нажмите на изображение чтобы увеличить

Диод Д242, Параметры

Основные технические характеристики диодов Д242, Д242А, Д242Б:

Диод	Uпр/Iпр	Ioбр	t вос обр	Uобр max	Uобр имп max	Iпр max	Iпр имп max	Cд	fд max	Т
	В/А	мА	мкс	В	В	А	А	пФ	кГц	°C
Д242	1,25/10	3	—	—	100	10	—	—	1,1	-60. +130
Д242А	1,0/10	3	—	—	100	10	—	—	1,1	-60. +130
Д242Б	1,5/5	3	—	—	100	5	—	—	1,1	-60. +130

Аналоги тиристора КУ 202

Зарубежными аналогами тиристора КУ202Н являются ВТХ32S100, H20T15CN, 1N4202. Зарубежные производители не выпускают устройств таких же геометрических размеров, что и КУ202Н, поэтому нужно будет изменить место под монтаж устройства. Следует также учитывать, что их параметры могут незначительно отличаться от рассматриваемого тиристора, например, средний ток может быть равен 7,5 А.

Кроме иностранных устройств можно использовать российский аналог — Т112-10. Как и КУ202Н он имеет металлический корпус и анодный выход под резьбу. Однако его размеры меньше, поэтому монтажное место все равно придется изменить.

Источник

Схемы простых мощных зарядных устройств для аккумуляторов.

Трансформаторные ЗУ для автомобильных аккумуляторов с высоким КПД: простейшие на гасящих конденсаторах, а также импульсные на тиристорах, симисторах и мощных полевых транзисторах.

Ещё одна простая и бюджетная схема зарядного устройства для аккумулятора с рабочим напряжением 12 или 6 В и электрической ёмкостью от 10 до 120 А/ч представлена на Рис.2.

Рис.2

Устройство состоит из понижающего трансформатора Т1 и мощного выпрямителя, собранного на диодах VD2-VD5. Установка зарядного тока производится переключателями S2-S5, при помощи которых в цепь питания первичной обмотки трансформатора подключаются гасящие конденсаторы C1-C4.
Благодаря кратному «весу» каждого переключателя, различные комбинации позволяют ступенчато регулировать ток зарядки в пределах 1–15 А с шагом 1 А. Этого достаточно для выбора оптимального тока зарядки.

В конструкции можно использовать любой силовой трансформатор мощностью около 300 Вт, в том числе и самодельный. Он должен выдавать на вторичной обмотке напряжение 22–24 В при токе до 10–15 А. На месте VD2-VD5 подойдут любые выпрямительные диоды, выдерживающие прямой ток не менее 10 А и обратное напряжение не ниже 40 В. Подойдут Д214 или Д242. Их следует установить через изолирующие прокладки на радиатор с площадью рассеяния не менее 300 кв. см.

Конденсаторы С2-С5 обязательно должны быть неполярные бумажные с рабочим напряжением не ниже 300 В. Подойдут, к примеру, МБЧГ, КБГ-МН, МБГО, МБГП, МБМ, МБГЧ. Подобные конденсаторы, имеющие форму кубиков, широко использовались как фазосдвигающие для электромоторов бытовой техники. В качестве PU1 использован вольтметр постоянного тока типа М5−2 с пределом измерения 30 В. PA1 — амперметр того же типа с пределом измерения 30 А.

В данной схеме высокий показатель КПД достигнут за счёт применения в качестве токозадающих элементов конденсаторов, которые, как известно, имеют реактивную проводимость и не выделяют на себе тепловой мощности.
Далее будут приведены импульсные (ключевые) зарядные устройства, построенные по другому принципу, но также отличающиеся низким собственным энергопотреблением.

Из числа удачных простых разработок можно привести схему тиристорного зарядного устройства из книги уважаемого Т. Ходасевича «Зарядные устройства», многократно повторённую многочисленной радиолюбительской братвой и изображённую на Рис.3.


Рис.3

Вот что пишет автор:

Зарядное устройство позволяет заряжать авто аккумуляторные батареи током от 0 до 10 А, а также может служить регулируемым источником питания для мощного низковольтного паяльника, вулканизатора, переносной лампы.
Зарядный ток по форме близок к импульсному, который, как считается, содействует продлению срока службы батареи.
Устройство работоспособно при температуре окружающей среды от — 35 °С до + 35°С.

Зарядное устройство представляет собой тиристорный регулятор мощности с фазоимпульсным управлением, питаемый от обмотки II понижающего трансформатора Т1 через диодный мост VDI. VD4.
Узел управления тиристором выполнен на аналоге однопереходного транзистора VTI, VT2. Время, в течение которого конденсатор С2 заряжается до переключения однопереходного транзистора, можно регулировать переменным резистором R1. При крайнем правом по схеме положении его движка зарядный ток будет максимальным, и наоборот.
Диод VD5 защищает управляющую цепь тиристора VS1 от обратного напряжения, возникающего при включении тиристора.

Несмотря на популярность и работоспособность приведённый схемы, при функционировании устройства многие отмечают нехарактерное гудение трансформатора на частотах, отличных от 100 Гц. Связано это с отсутствием чётких и быстрых фронтов/спадов у сигналов, поступающих на управляющий вход тиристора при его включении/выключении, что в свою очередь создаёт условия для возникновения процессов генерации в нагрузке.

Рис.4

Вместо резистора R6 можно установить лампу накаливания на напряжение 12В мощностью 10Вт.
При изготовлении трансформатора задаются следующими параметрами: напряжением на вторичной обмотке 20В при токе 10А.

Несколько упростить описанное выше устройство можно применив в его высоковольтной части динистор (Рис.5).

Рис.5

В современных зарядных устройствах в качестве переключающего (регулирующего) элемента практически повсеместно используются мощные полевые транзисторы. Одно из подобных устройств было подробно описано в журнале Радио №5 2011г на странице 44.

Описанный узел управления также можно использовать в осветительных и нагревательных приборах, для изменения частоты вращения коллекторных электродвигателей. При этом питающее напряжение устройств можно варьировать в широких пределах, определяемых максимально допустимыми параметрами для переключательного транзистора и, конечно же, выпрямителя. В частности, используемый в узле транзистор IRFZ46N имеет максимальную рассеиваемую мощность 107 Вт, максимальный ток через канал 53 А, максимальное напряжение сток—исток 55 В. Возможна его замена транзистором IRFZ44N.
Предлагаемое устройство позволяет регулировать мощность от нуля до максимального значения, а регулирующий транзистор не нуждается в эффективном отведении тепла при увеличении тока нагрузки до 5 А.

В результате длительной или неправильной эксплуатации автомобильных аккумуляторов пластины их могут сульфатироваться, что приводит к их деградации и последующему выходу из строя. Известен способ восстановления таких батарей методом заряда их «ассиметричным» током. При этом соотношение зарядного и разрядного тока выбирается 10:1 (оптимальный режим). Этот режим позволяет не только восстанавливать засульфатированные батареи аккумуляторов, но и проводить профилактическую обработку исправных.

На Рис.8 приведено простое зарядное устройство, рассчитанное на использование вышеописанного способа. Схема обеспечивает импульсный зарядный ток до 10 А (используется для ускоренного заряда). Для восстановления и тренировки аккумуляторов лучше устанавливать импульсный зарядный ток 5 А. При этом ток разряда будет 0,5 А. Разрядный ток определяется величиной номинала резистора R4.
Схема выполнена так, что заряд аккумулятора производится импульсами тока в течение одной половины периода сетевого напряжения, когда напряжение на выходе схемы превысит напряжение на аккумуляторе. В течение второго полупериода диоды VD1, VD2 закрыты и аккумулятор разряжается через нагрузочное сопротивление R4.
Значение зарядного тока устанавливается регулятором R2 по амперметру. Учитывая, что при зарядке батареи часть тока протекает и через резистор R4 (10%), то показания амперметра РА1 должны соответствовать 1,8 А (для импульсного зарядного тока 5 А), так как амперметр показывает усредненное значение тока за период времени, а заряд производится в течение половины периода.
В схеме предусмотрена защита аккумулятора от неконтролируемого разряда в случае случайного исчезновения сетевого напряжения. В этом случае реле К1 своими контактами разомкнет цепь подключения аккумулятора. Реле К1 применено типа РПУ-0 с рабочим напряжением обмотки 24 В или на меньшее напряжение, но при этом последовательно с обмоткой включается ограничительный резистор.

Для устройства можно использовать трансформатор мощностью не менее 150 Вт с напряжением во вторичной обмотке 22. 25 В.
Измерительный прибор РА1 подойдет со шкалой 0. 5 А (0. 3 А), например М42100. Транзистор VT1 устанавливаются на радиатор площадью не менее 200 кв. см, в качестве которого удобно использовать металлический корпус конструкции зарядного устройства.

Источник

Самостоятельное изготовление простых зарядных устройств, выполненных на тиристоре

У любого опытного автовладельца почти наверняка в гараже или дома имеется зарядное устройство (ЗУ). Наиболее качественная их разновидность подразумевает плавное регулирование силы тока и выходного напряжения. Осуществить подобное ступенчатыми переключателями не получится, лучший вариант – применение электронной схемы, где главную роль играет тиристор – компонент, изменяющий U и I в нагрузке. Однако магазинные аппараты стоят довольно дорого, а при наличии навыков работы с паяльником и знаний в сфере радиотехники зарядное устройство на тиристоре можно сконструировать самостоятельно, что обойдётся на порядок дешевле.

Принцип фазоимпульсного регулирования мощности с помощью тиристора

Имеется в виду один из режимов работы электронного компонента. Фазоимпульсное функционирование подразумевает изменение выдаваемого напряжения из-за смены интервала проводимости в рамках сетевого U. Подобное регулирование обеспечивает открытие и закрытие тиристора каждую ½ периода – 100 циклов в секунду. Этот способ постоянно и точно меняет напряжение, что актуально для нагрузок с малой инерцией.

Зарядное устройство на тиристоре своими руками

Существует множество электронных схем, в том числе и непростых, с полным набором регулировок и защиты, солидным количеством деталей, зачастую недешёвых. Но большинство автолюбителей отдаёт предпочтение простым зарядным устройствам на тиристоре, из нескольких недорогих компонентов, которые зачастую можно извлечь из отработавшей своё аппаратуры, например компьютера.

Выбор схемы и принцип её работы

Сначала стоит отметить главное достоинство предлагаемой схемы тиристорного зарядного устройства: доступность и малые финансовые затраты. Есть и иные преимущества при использовании в качестве главного компонента недорогого тиристора КУ202:

По принципу действия это фазоимпульсный регулятор мощности, выполненный на тиристоре и позволяющий изменять силу тока. Управляющий электрод КУ202 питает транзисторная цепь. Чтобы защитить схему тиристорного зарядного устройства для автомобильного аккумулятора от токовых скачков, используется диод VD2. Сопротивление R5 оказывает влияние на зарядный ток, значение которого, как известно, 1/1 от ёмкости АКБ. Для питания схемы понадобится трансформатор, уменьшающий сетевое U = 220 В до 18–22 В. Если в вашем распоряжении оказался трансформатор с большим напряжением на выходе, сопротивление R7 нужно увеличить ориентировочно до 2-х кОм (возможно, резистор придётся подбирать). Диоды выпрямительного моста и тиристор необходимо устанавливать на алюминиевые радиаторы, чтобы исключить перегрев деталей. При монтаже обычных элементов типа Д242–245 не забывайте под корпус подложить изоляционную шайбу.

Принципиальная схема тиристорного зарядного устройства для автомобильного аккумулятора выглядит следующим образом:

Так как схема простая, в ней отсутствует электронная защита: её роль играет предохранитель, устанавливаемый на выходе. При зарядке батарей ёмкостью не более 60 А*ч хватит плавкой вставки номиналом 6,3 А. Установка последовательно подсоединяемого прибора – амперметра поможет контролировать процедуру зарядки. Ниже показана печатная плата, упрощающая сборку ЗУ:

Перечень компонентов в схеме и подбор возможных аналогов

В схеме использован электролитический конденсатор, выдерживающий напряжение не менее 63 В. Мощность резисторов R1-R6 – 0,25 Вт, R7 – 2 Вт. Диоды в выпрямительном мосту пропускают ток до10 А и держат обратное U от 50 В. Такое же напряжение должен выдерживать импульсный диод VD2. Транзисторы VT1 и VT2: КТ3107, КТ502, КТ361 и КТ503, КТ315, КТ3102 соответственно.

Расчёт параметров трансформатора, тиристора и диодов

Одна из отрицательных сторон зарядки на тиристоре – низкий КПД, отчасти обусловленный вторичной обмоткой трансформатора, которая должна свободно пропускать ток, в три раза больший, чем потребляемая АКБ мощность. Как это исправить? Для этого можно тиристор переставить из обмотки II трансформатора в обмотку I, как это показано на схеме тиристорного зарядного устройства для АКБ:

Вся разница этого ЗУ на тиристоре для автомобильных аккумуляторов заключается в подключении диодного моста и регулирующего тиристора в первичную обмотку трансформатора. Так как ток обмотки II приблизительно меньше зарядного в 10 раз, то тепловой энергии на диодах и тиристоре выделяется совсем мало: можно даже не использовать охлаждающие радиаторы (но это не относится к VD5-VD8).

Компоненты и их аналоги:

Недостатки ЗУ на тиристорах

У простой схемы есть существенный минус – отсутствие электронной защиты от переполюсовки, КЗ и перегрузок. Отчасти эту функцию выполняет плавкий предохранитель, что не очень удобно. При желании и достаточном опыте можно собрать дополнительную схему защиты и подключить её отдельно.

Второй недостаток – гальваническая связь настроечного блока с сетью. Его можно устранить, если использовать регулировочное сопротивление с пластиковой осью.

И ещё один минус – необходимость установки охлаждающих радиаторов (лучше использовать ребристые алюминиевые изделия). Частично проблема решается использованием схемы с включением регулирующего модуля в обмотку I питающего трансформатора.

Подводя итог, скажем, что тиристорное зарядное устройство своими руками собрать не так сложно, как может показаться с первого взгляда. Упорство и затраченное время будут вознаграждены недорогим качественным ЗУ с плавной регулировкой силы тока, продлевающей жизнь аккумулятору.

Источник

Доступное зарядное устройство на тиристоре

Авторизация на сайте

Пришла идея собрать еще одно зарядное устройство. У меня уже есть несколько зарядных для авто аккумулятора. Благо задумка проста, детали все давно есть. Все собирается на отечественных деталях. Ничего редкого, все доступное.

Для самоделки нам понадобится

О компонентах

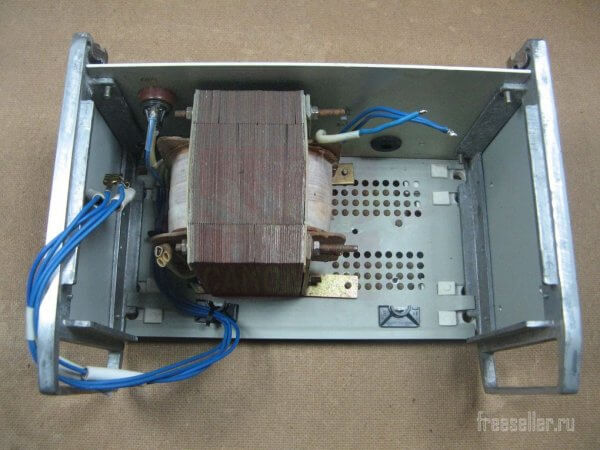

Трансформатор у меня остался от старого проекта. Стоял трансформатор в корпусе. Корпус добротный, с ручками. На корпусе уже установлен сетевой разъем и предохранитель. Напряжение на вторичке трансформатора 17 вольт.

Обмотка диаметром около 2 мм по меди. У меня первичная цепь практически собрана. Установлю выключатель и готово.

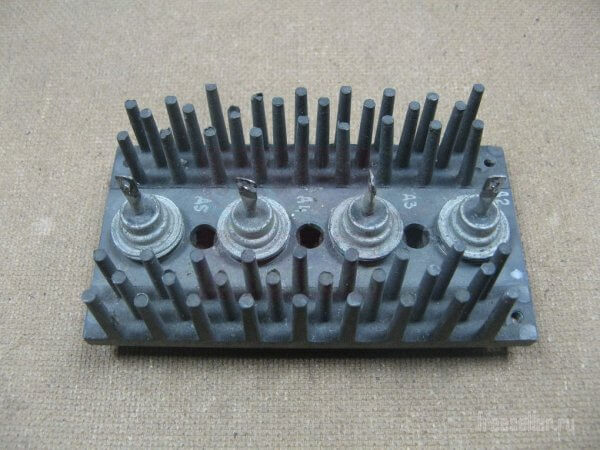

Диодный мост сборной. Можно установить сборку из магазина, но у меня была из диодов. Диоды на 10 ампер, советские Д242. Были прикручены на радиаторе. Диоды установлены через слюдяные шайбы.

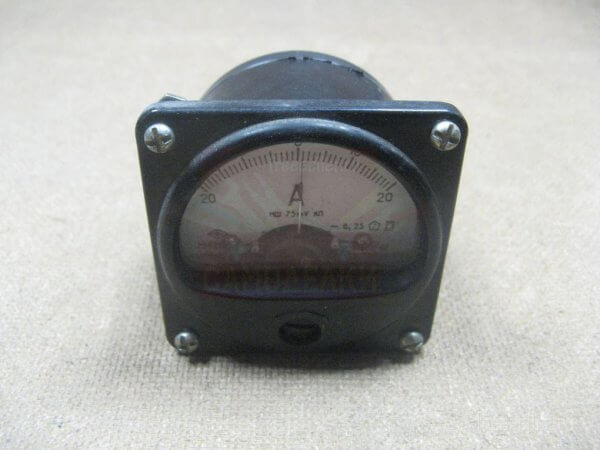

Амперметр на 20 ампер. Показывает в обе полярности, да просто такой был рабочий. На нем уже установлен шунт.

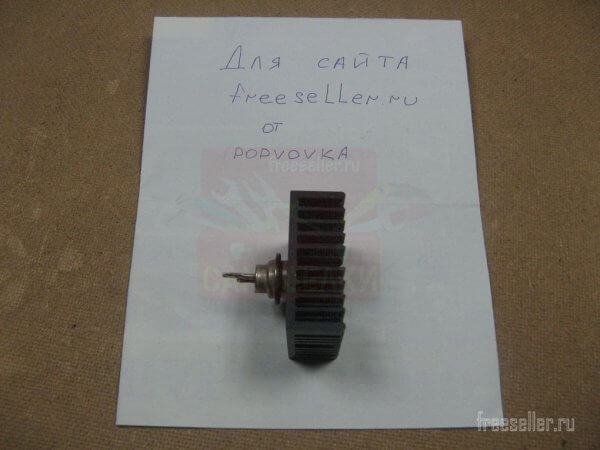

Тиристор с радиатором от материнки компьютера. Ку 202. Максимальный ток 10 ампер. Он не сильно греется.

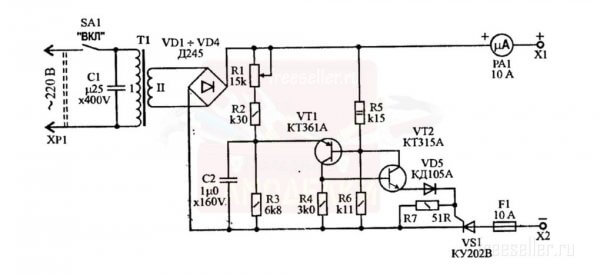

Схема зарядного устройства

По сути, это импульсный регулятор. Тиристор в данной схеме не греется. Я предохранитель не ставил.

Сборка зарядного устройства

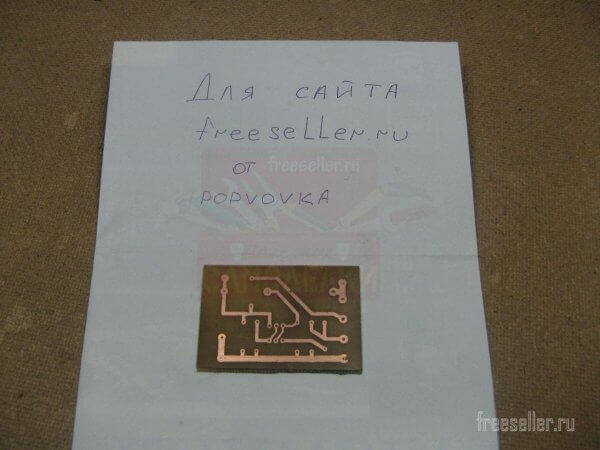

По методике ЛУТ изготовил плату.

Сверлю отверстия в пятачках. Деталей минимум, все доступно и просто.

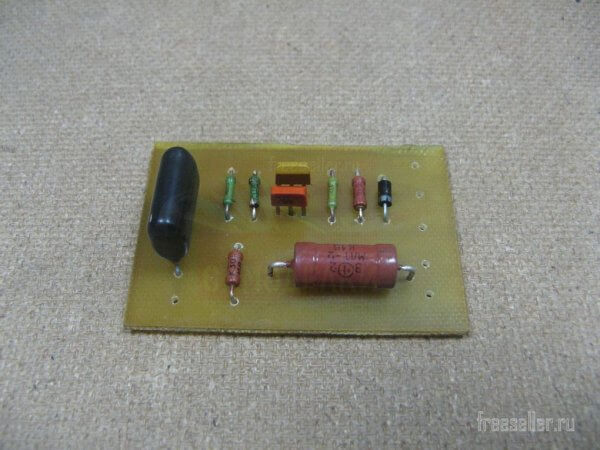

Устанавливаю и распаиваю компоненты.

Нужно просверлить крепежные отверстия. Плату сделал довольно компактной. Просверлив отверстия, столкнулся с проблемой крепления. Сделал скобку с вырезом.

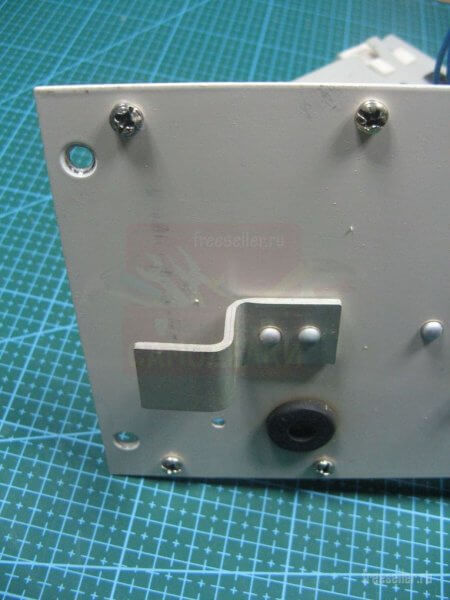

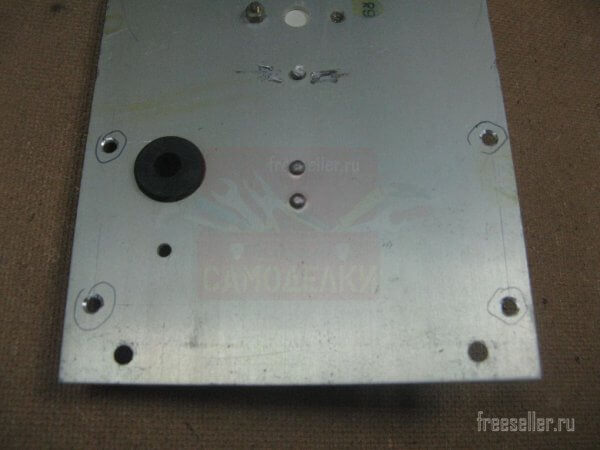

Крепить диодную сборку буду непосредственно к корпусу. Диоды изолированы. Сверлю четыре отверстия.

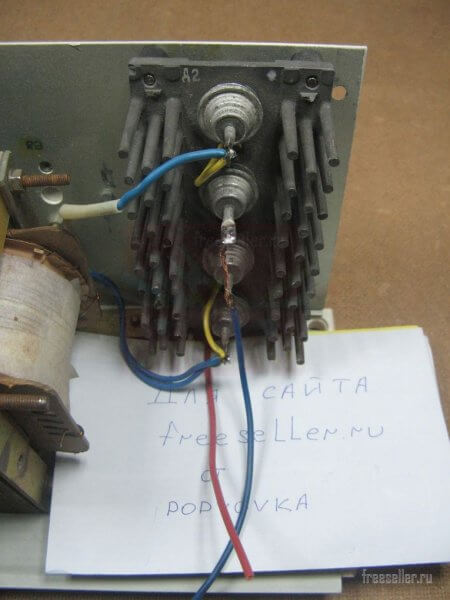

Прикручиваю радиатор с диодами.

Распаиваю диодный мост.

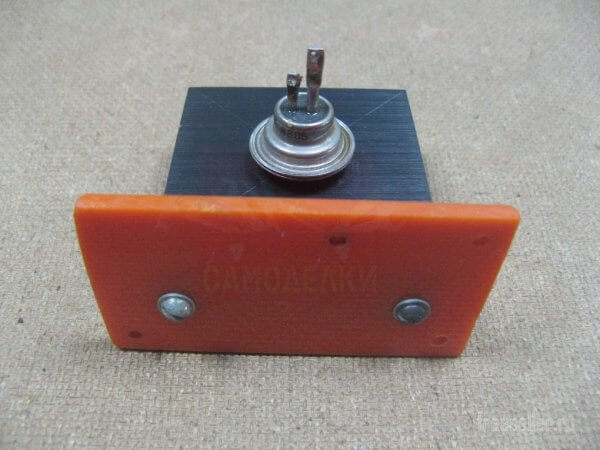

Тиристор на радиаторе я закрепил на изоляции. Пластинка из пластика, в ней нарезал резьбу.

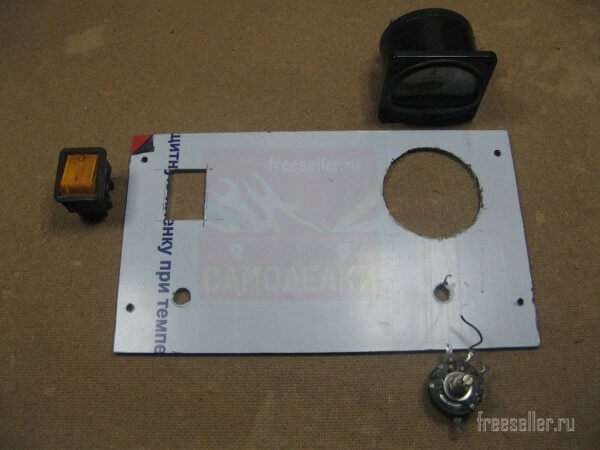

Для передней панели, я взял отрезок композитного пластика. На нем пока защитная пленка. Делаю разметку под все компоненты, прямо

по защитной пленке. Вырезаю прорези, и сверлю отверстия.

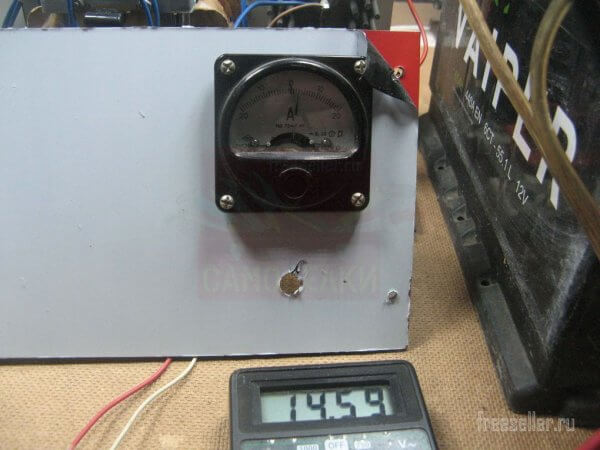

Собираю остатки схемы и тестирую. Регулируется все плавно.

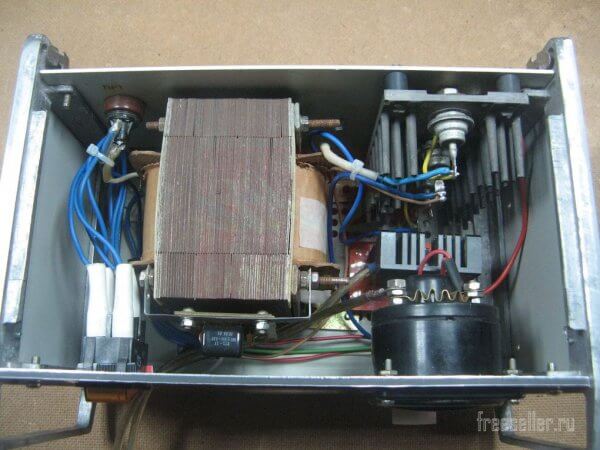

После проверки все ставлю на место. Фиксирую по возможности провода.

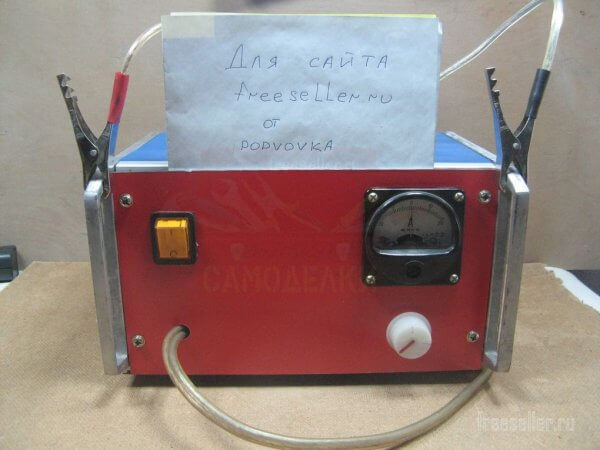

Зарядка получилась хорошая и надежная. Данная схема очень популярна.
